Guida Tecnica Completa: Differenze tra PoE, PoE+ e PoE++
La tecnologia Power over Ethernet (PoE) consente di trasmettere contemporaneamente dati di rete e alimentazione elettrica in corrente continua (CC) su un unico cavo Ethernet RJ45. Nel corso degli anni, l’evoluzione delle esigenze tecnologiche — dall’introduzione di telecamere motorizzate PTZ con illuminatori ad alta potenza fino agli Access Point Wi-Fi 6/7 e display IP — ha portato allo sviluppo di standard con potenze erogabili sempre maggiori.

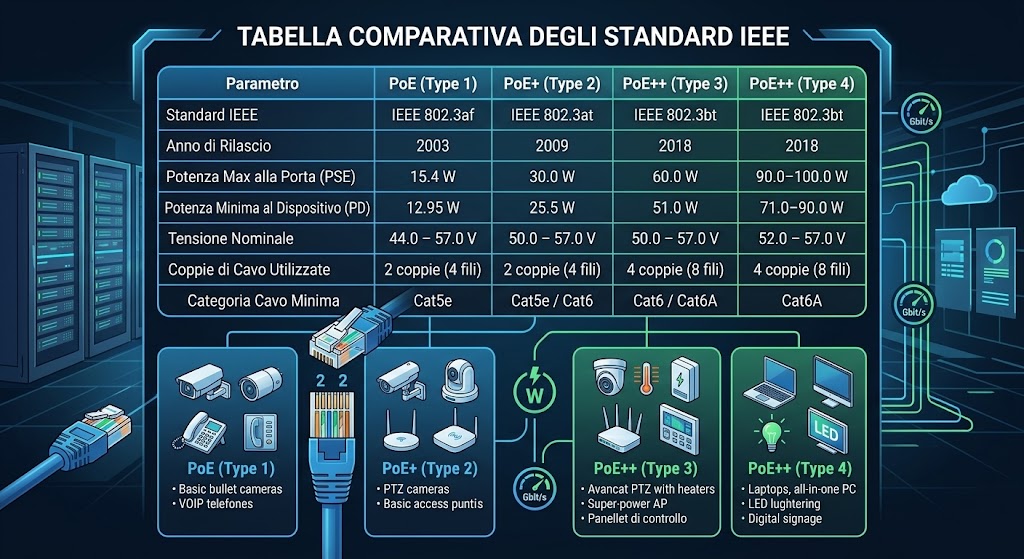

Tabella Comparativa degli Standard IEEE
| Parametro | PoE (Type 1) | PoE+ (Type 2) | PoE++ (Type 3) | PoE++ (Type 4) |
| Standard IEEE | IEEE 802.3af | IEEE 802.3at | IEEE 802.3bt | IEEE 802.3bt |
| Anno di Rilascio | 2003 | 2009 | 2018 | 2018 |
| Potenza Max alla Porta (PSE) | 15.4 W | 30.0 W | 60.0 W | 90.0–100.0 W |
| Potenza Minima al Dispositivo (PD) | 12.95 W | 25.5 W | 51.0 W | 71.0–90.0 W |
| Tensione Nominale | 44.0 – 57.0 V | 50.0 – 57.0 V | 50.0 – 57.0 V | 52.0 – 57.0 V |
| Coppie di Cavo Utilizzate | 2 coppie (4 fili) | 2 coppie (4 fili) | 4 coppie (8 fili) | 4 coppie (8 fili) |
| Categoria Cavo Minima | Cat5e | Cat5e / Cat6 | Cat6 / Cat6A |
Analisi degli Standard
1. PoE (IEEE 802.3af – Type 1)
Potenza erogata: Fino a 15.4W in uscita dallo switch/iniettore, garantendo almeno 12.95W al dispositivo finale (considerando le perdite di attenuazione lungo il cavo fino a 100 metri).
Modalità di trasmissione: Utilizza 2 delle 4 coppie del cavo Ethernet per l’alimentazione (tramite le coppie dati o le coppie libere/spare).
Applicazioni tipiche: Telecamere IP fissee (bullet/dome standard), telefoni VoIP di base, sensori di rilevamento presenze e lettori di badge.
2. PoE+ (IEEE 802.3at – Type 2)
Potenza erogata: Fino a 30W alla porta, assicurando un minimo di 25.5W al dispositivo.
Modalità di trasmissione: Opera su 2 coppie di fili con correnti fino a 600 mA per coppia.
Applicazioni tipiche: Telecamere PTZ motorizzate da interno, Access Point Wi-Fi 5 e Wi-Fi 6, videocitofoni IP avanzati e sistemi di controllo accessi biometrici.
3. PoE++ Type 3 (IEEE 802.3bt – 4UPoE / Ultra PoE)
Potenza erogata: Fino a 60W alla porta, per un apporto minimo di 51W al dispositivo.
Modalità di trasmissione: Introduzione dell’alimentazione su tutte e 4 le coppie del cavo Ethernet contemporaneamente.
Applicazioni tipiche: Telecamere PTZ da esterno complete di tergicristallo e riscaldatore integrato, Access Point Wi-Fi 6E/7 ad alta densità, pannelli di controllo touch screen e sistemi di videoconferenza.
4. PoE++ Type 4 (IEEE 802.3bt)
Potenza erogata: Raggiunge tra 90W e 100W alla porta, garantendo oltre 71W-90W al dispositivo finale.
Modalità di trasmissione: Sfrutta le 4 coppie di fili gestendo correnti fino a 960 mA per coppia.
Applicazioni tipiche: Computer All-in-One, monitor IP e digital signage, sistemi di illuminazione LED IP intelligenti, mini switch PoE pass-through alimentati a cascata.

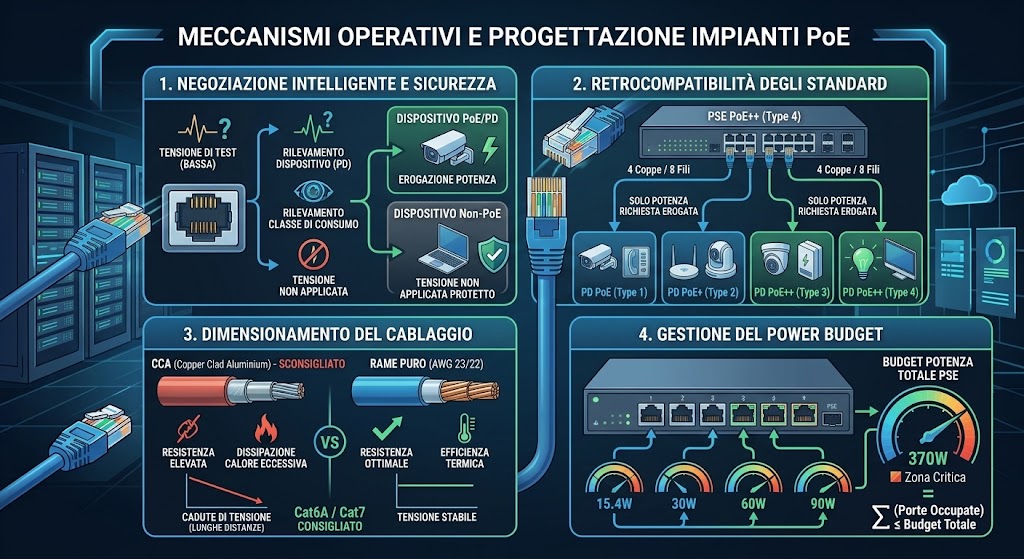

Meccanismi Operativi e Progettazione Impianti
Negoziazione Intelligente e Sicurezza: Gli standard IEEE garantiscono una fase di negoziazione (Handshake) prima dell’erogazione della potenza. Lo switch (PSE) invia una bassa tensione di test per rilevare se il dispositivo collegato (PD) supporta il PoE e quale sia la sua classe di consumo. In assenza di risposta compatibile, la tensione non viene applicata, proteggendo gli apparati non-PoE da guasti o cortocircuiti.
Retrocompatibilità: Gli standard sono retrocompatibili verso il basso. Un iniettore o uno switch PoE++ (Type 4) può alimentare senza problemi un dispositivo PoE o PoE+ erogando unicamente la quantità di potenza richiesta dalla classe del dispositivo.
Dimensionamento del Cablaggio strutturato: Per impianti PoE+ e in particolare PoE++, è raccomandato l’uso di cavi in rame puro (AWG 23 o AWG 22) di categoria Cat6A o Cat7. L’uso di cavi CCA (Copper Clad Aluminium) è fortemente sconsigliato a causa della resistenza elettrica elevata che provoca dissipazione di calore eccessiva e marcate cadute di tensione sulle lunghe distanze.
Gestione del Power Budget: In fase di scelta dello switch PoE, occorre considerare il Power Budget Totale dell’apparato, ossia la potenza massima che il circuito di alimentazione interno dello switch può erogare complessivamente sommando tutte le porte occupate.
Conclusioni
L’adozione dello standard PoE corretto rappresenta una decisione strategica fondamentale nella progettazione di un’infrastruttura di rete moderna, efficiente e sicura. Che si tratti di alimentare una semplice telecamera IP o di gestire una rete complessa di dispositivi ad alto assorbimento, comprendere le differenze tra PoE, PoE+ e PoE++ consente di prevenire colli di bottiglia energetici e guasti operativi.
Per garantire la massima affidabilità dell’impianto nel tempo, è fondamentale combinare apparecchiature attive (switch e iniettori) con un Power Budget adeguato e un cablaggio strutturato in rame puro di qualità elevata (Cat6A o Cat7). Un’attenta pianificazione iniziale non solo semplifica l’installazione, ma assicura una scalabilità ottimale per tutte le future integrazioni tecnologiche.
