La gestione visiva tramite il codice colore è una delle best practice fondamentali secondo lo standard ANSI/TIA-606 per la gestione dell’infrastruttura di rete. In un armadio rack ad alta densità, fare affidamento solo sulle etichette numeriche aumenta il tempo di intervento e il rischio di errore umano.
Assegnare un colore specifico a ciascun servizio trasforma una matassa di cavi in una mappa visiva immediata, velocizzando il troubleshooting, garantendo interventi di manutenzione sicuri ed evitando disconnessioni accidentali su linee critiche

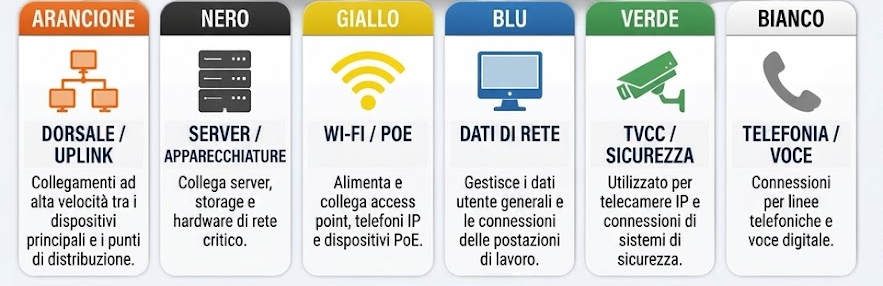

La Mappa Cromatica Standard del Cablaggio

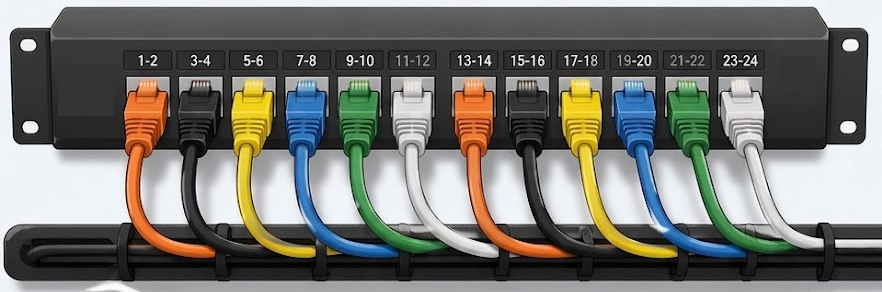

Una convenzione cromatica ben definita permette a qualsiasi tecnico di identificare all’istante la funzione di ciascun patch cord senza dover consultare ogni volta lo schema di permutazione.
| Colore Cavo | Destinazione / Servizio | Impatto Strategico |
| Arancione | Colonna verticale / Uplink | Protegge le dorsali principali e i collegamenti inter-rack da disconnessioni accidentali. |
| Nero | Server e attrezzature | Identifica i collegamenti critici verso il data center, storage e hardware di calcolo. |
| Blu | Dati rete (LAN Standard) | Gestisce il traffico dati ordinario verso postazioni di lavoro, PC e stampanti. |
| Giallo | Wi-Fi / PoE (Power over Ethernet) | Segnala linee ad alta potenza per Access Point e dispositivi alimentati via cavo. |
| Verde | CCTV / Videosorveglianza | Isola l’infrastruttura di sicurezza fisica e i flussi video IP ad alto consumo di banda. |
| Bianco | Telefonia (VoIP / Analogica) | Distingue i servizi voce fisici o le linee di attestazione telefonica |
I Vantaggi Operativi del Codice Colore
Riduzione dei Tempi di Fermo (Downtime): In caso di guasto su una telecamera IP o un Access Point, il tecnico individua immediatamente la bretella verde o gialla nel rack, riducendo i tempi di risoluzione.
Sicurezza nei Collegamenti PoE: Separare i cavi destinati all’alimentazione Power over Ethernet (Giallo) evita che vengano scollegati o collegati erroneamente a dispositivi non predisposti durante le fasi di manutenzione.
Manutenzione Multi-Tecnico: Quando l’infrastruttura viene gestita da team diversi (es. tecnici IT, installatori di sicurezza, addetti alla telefonia), la codifica colore elimina l’ambiguità e previene sovrascritture di configurazione.
Conclusioni
Adottare un codice colore rigoroso nel cablaggio strutturato non è una semplice scelta estetica, ma un vero e proprio investimento sulla continuità operativa e sulla sicurezza dell’infrastruttura. Un armadio rack organizzato con criteri cromatici definiti riduce drasticamente il rischio di errore umano, semplifica le attività di scalabilità e garantisce un’immagine di alto livello professionale all’intero impianto IT. In un settore in cui ogni minuto di downtime ha un costo, la chiarezza visiva si traduce direttamente in efficienza e affidabilità nel tempo.
